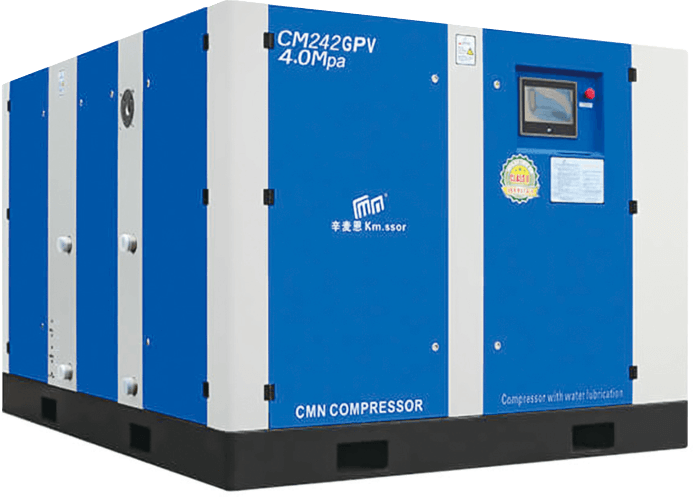

CM/G series (20~40bar)
오일프리 공기압축기 CM/G series (20~40bar) 고압형
CM/G series (20~40bar) 개요
최대 40bar까지 압축하는
싱글스크류 오일프리 고압 공기압축기
| 압력 | 20 ~ 40bar | 모터 | 75 ~ 320Kw |
|---|---|---|---|
| 유량 | 2.5 ~ 31.5㎥/min | 냉각방식 | 수냉식 |
특징
-
ISO 8573-1 -
독일 TUV 인증 -
간편한 유지보수 -
에너지 절약 30~40% -
저소음·저진동
내부 구성 및 인증
-
1
일반형 G 타입 (one motor) -

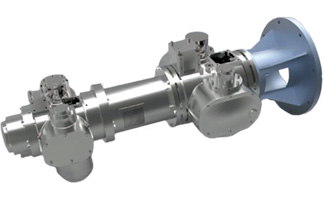

2
인버터형 GPV 타입 (two motor) -
3
보호등급 IP54, 절연등급 F, 그리스 윤활, SKF 베어링을 사용하며 사용자가 요구하는 특수 사양의 모터도 공급 가능합니다. -
4

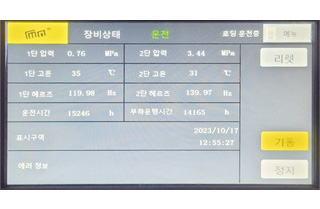

터치 스크린 방식 및 RS485 통신에 가능한 모니터링 시스템으로 기기의 모든 동작 상태를 표시할 수 있습니다. -
5
싱글 스크류 -
6
SUS 에어앤드
소모품
-
에어 필터 카트리지 흡입되는 공기 중에 포함된 먼지나 불순물을 차단하며 기기의 주변 환경에 따라 500~2,000 시간마다 카트리지를 교환합니다. -

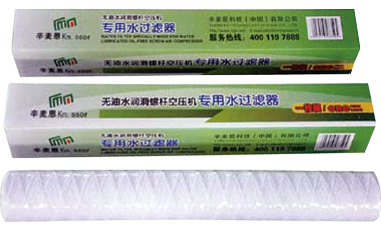

워터 필터 카트리지 윤활수에 포함된 불순물을 차단하며 주변 환경이나 윤활수 수질에 따라 1,000~2,000 시간마다 카트리지를 교환합니다.
사양
| 모델명 | 사용압력 | 배기량 | 모터 | 소음 | 냉각수량 | 토출관경 | 중량 | 외형치수 (L×W×H) | |
|---|---|---|---|---|---|---|---|---|---|
| Mpa | ㎥/min | ㎾ | HP | ㏈(A) | T/hr | DN | ㎏ | ㎜ | |
| CM75G | 2.0~4.0 | 6.3 | 75 | 100 | 70 | 18 | DN32 | 2,100 | 2,750×1,250×1,480 |
| CM75GPV | 2.0~4.0 | 2.5~6.3 | 30 | 40 | 70 | 18 | DN32 | 2,250 | 2,000×1,900×14,80 |
| 45 | 60 | ||||||||
| CM110G | 2.0~4.0 | 10.2 | 110 | 150 | 72 | 24 | DN32 | 2,630 | 3,000×1,350×1,540 |
| CM130GPV | 2.0~3.0 | 5.4~13.5 | 55 | 75 | 75 | 35 | DN32 | 3,000 | 2,500×2,000×1,550 |
| 75 | 100 | ||||||||
| CM150GPV | 2.0~4.0 | 5.4~13.5 | 75 | 100 | 75 | 35 | DN32 | 3,100 | 2,500×2,000×1,550 |
| 75 | 100 | ||||||||
| CM180GPV | 2.0~4.0 | 7.1~16.9 | 90 | 120 | 75 | 35 | DN32 | 3,950 | 2,250×2,760×1,670 |
| 90 | 120 | ||||||||
| CM242GPV | 2.0~4.0 | 9.6~24.0 | 110 | 150 | 75 | 50 | DN40 | 3,950 | 2,250×2,760×1,670 |
| 132 | 180 | ||||||||
| CM320GPV | 2.0~4.0 | 12.6~31.5 | 160 | 220 | 85 | 70 | DN40 | 5,100 | 3,800×2,100×2,100 |
| 160 | 220 | ||||||||
- G : 고압 / PV : 영구자석모터 + 인버터형 (pm motor + inverter type)
- 냉각방식 : 수냉식 (water-cooling type)
- 더 높은 압력이나 기타 특별사양이 필요하시면 공급자에게 문의하시기 바랍니다.
- 상기 제품사양은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.

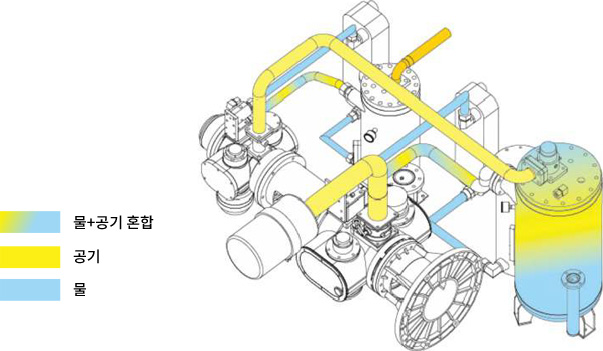

40bar 물 윤활(오일 프리) 내부 순환 다이어그램
