스크롤 공기압축기 작동원리
작동원리
공기의 압축과정은 고정자와 회전자의 상호 운동에 의해 실현됩니다. 공기는 에어 엔드의 측면에서 흠입되고 회전자는 압축실을 밀폐하고 회전자의 운동에 따라 공기는 점차적으로 압축되며, 압축실은 더 작아집니다. 압축된 공기는 고정자의 중심부로부터 배출됩니다. 이러한 과정은 연속적으로 진행되며, 배출된 압축 공기는 부드럽고 파동이 없습니다.

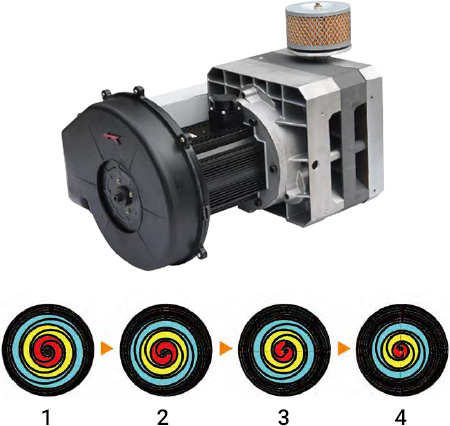

회전자의 운동은 그림 1~4(흡입 압축 배기)를 참조 바랍니다. 흡입 공기는 회전자와 고정자의 상호 운동으로 인하여 점점 작아지는 압축실에서 서서히 압축되며 최종적으로 압축공기는 고정자 중심부의 배기구를 통하여 배출됩니다.
