오일분사(micro oil) 방식이란?
- 급유식(micro oil) 에어엔드

CMN 물(水)윤활 방식의 에어엔드 기술을 그대로 적용한 급유(micro oil)식 싱글에어엔드는 1개의 스크류 회전자와 2개의 게이트 회전자로 구성되어 있는데, Steel로 만들어진 스크류 회전자는 6개의 매우 정교한 나선형 홈으로 형성되어 있고, 특수재질로 만든 11개의 날개를 가진 각각의 게이트 회전자는 싱글스크류 축의 직각방향 양쪽에 수평으로 자리잡고 있기 때문에, 결국 2개의 공기압축실을 가지게 합니다.
싱글스크류의 축 부하와 방사형 하중이 평형을 유지하기 때문에 베어링의 부담을 줄이고 진동과 소음을 최소화 시킵니다. 싱글스크류가 1회전 할 때 12번의 압축이 진행되며, 에어엔드 내부에 분사되는 물은 스크류의 나선형 홈에 수막을 형성하게 하여 씰링과 윤활 역할을 동시에 수행하게 할 뿐만 아니라, 동시에 에어엔드의 온도를 낮게 유지하게 함으로써, 연결된 주변기기의 수명 또한 연장시켜 줍니다

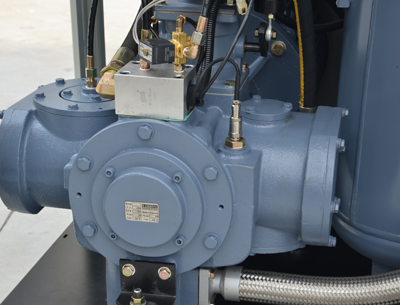

급유식(micro oil) 에어엔드

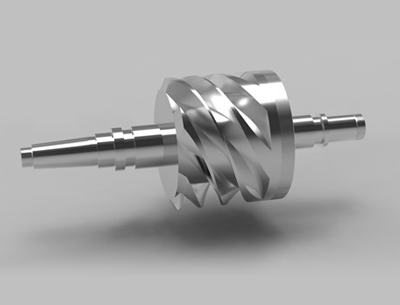

Screw rotor

- 급유식(micro oil) 에어엔드

★ 축씰링(shaft sealing)이 없는 디자인:

에어엔드에서 누유가 전혀 없습니다.
오일프리 콤프레샤의 에어엔드에는 윤활유가 없습니다. 약간의 윤활유도 없는 조건하에서는 어떠한 씰링도 장시간 사용할 수 없으나, CMN이 발명한 매우 정교한 기술은 무접촉 및 무마모 씰링을 구현할 수 있기 때문에, 씰링의 수명이 반영구적이므로 “축씰링이 없는 디자인”으로 불립니다.



에너지절약:

같은 동력으로 공기생산량이 10% 이상 많고, 직접적인 전력이 10% 이상 절약됩니다.
물(水)윤활 Oil-free 스크류 압축기 기술의 전제조건은 에어엔드의 용적효율이 반드시 95%이상 도달해야 하는데,. 그것은 곧 공기누설량이 5% 이하라야 한다는 말입니다.  독자적인 오일프리 생산기술을 보유하고 있는 CMN은 이 기술을 급유계열인 마이크로오일(micro oil) 스크류 콤프레샤에 적용하여 공기누설량을 4%이하로 내림으로써 효율을 극대화 하였습니다.



고온환경에 강하다

주변온도 55℃ 에서 기기를 계속 가동하더라도 최고온도는 92℃를 초과하지 않는다.
CMN 마이크로오일 스크류 콤프레샤의 공기누설량은 4% 이하이고, 기기의 발열이 매우 낮으며, 특히 고온환경에도 잘 견딥니다.



낮은 오일함량 < 2ppm
CMN의 고효율 에어엔드로 주입되는 소량의 윤활유는 매우 좋은 씰링 효과를 가져다 주며, 생산된 압축공기 중의 오일함량이 절대로 2ppm 을 초과하지 않기 때문에, 마이크로 오일(micro-oil) 스크류 압축기라고 불립니다.
