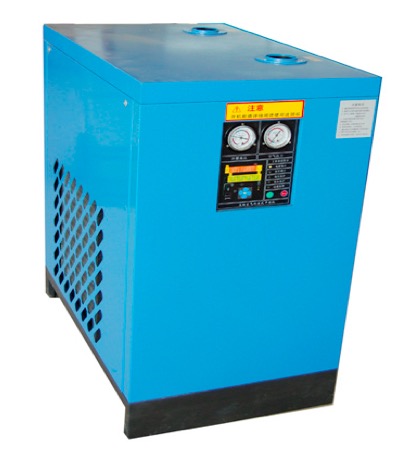

에어드라이어(표준형/고온형) |
|
| |
|
|
압축공기가 통과할 때 냉매에 의해 열교환이 이루어지는데, 압축공기의 온도가 2~10℃ 범위의 노점온도까지 떨어지면, 압축공기 중의 수분함량이 과포화되는 경향이 있는데, 이때 공기중의 수분(수증기 성분)을 제거하고 필터링 시킵니다.
[ 사용조건 ]
1. 설치장소 : 장소평탄, 기초불필요, 벽체로 부터 80cm 격리
2. 주변환경 : 통풍 양호, 먼지나 오일오염이 없는 장소
[ 운행조건 ]
1. 주변온도 : ≦ 45 ℃
2. 냉각방식 : 공냉식
3. 흡기온도 : 85 ℃ 이하
4. 흡기압력 : 표준 0.7MPa (≦ 1.2Mpa)
[ 공통사항 ]
1. 압력노점 : 2 ℃ ~ 10 ℃ (정상노점 -17 ℃ ~ -23 ℃)
2. 냉매 : R-22 |
|
 |
|
| |
|
|
모델 |
처리량
(m³/min) |
전원 |
냉매 |
모터(HP) |
연결관경 |
외형치수(mm) |
중량 |
L |
H |
W |
kg |
CMNL-10F |
1.6 |
1Φ220V |
R22 |
3/4 |
G1ʺ |
700 |
760 |
450 |
75 |
CMNL-20F |
2.7 |
1 |
G1ʺ |
850 |
850 |
450 |
80 |
CMNL-30F |
3.8 |
1 1/2 |
G1 1/2ʺ |
910 |
890 |
500 |
90 |
CMNL-40F |
4.8 |
1 1/2 |
G1 1/2ʺ |
910 |
890 |
500 |
100 |
CMNL-60F |
6.8 |
1 1/2 |
G1 1/2ʺ |
1000 |
1070 |
550 |
150 |
CMNL-80F |
8.5 |
2 |
G1 1/2ʺ |
1000 |
1070 |
550 |
210 |
CMNL-100F |
11.8 |
2 1/2 |
RC2ʺ |
1330 |
1150 |
580 |
260 |
CMNL-120F |
14.5 |
3 1/2 |
RC2ʺ |
1330 |
1150 |
580 |
300 |
CMNL-150F |
17.5 |
|
4 |
DN65 |
1480 |
1300 |
680 |
380 |
CMNL-200F |
23 |
5 |
DN80 |
1580 |
1350 |
720 |
440 |
CMNL-250F |
28 |
6 |
DN80 |
1580 |
1350 |
720 |
540 |
CMNL-300F |
35 |
7 1/2 |
DN100 |
2020 |
1450 |
950 |
630 |
CMNL-400F |
45 |
10 |
DN100 |
2350 |
1450 |
950 |
780 |
CMNL-500F |
56 |
12 |
DN100 |
2450 |
1620 |
1050 |
1100 |
CMNL-600F |
65 |
12 |
DN100 |
2560 |
1750 |
1180 |
1380 |
|
| |
|
|
모델 |
처리량
(m³/min) |
전원 |
냉매 |
모터(HP) |
연결관경 |
외형치수(mm) |
중량 |
长 |
高 |
宽 |
kg |
CMNGL-10F |
1.6 |
1Φ220V |
R22 |
3/4 |
G1ʺ |
700 |
760 |
450 |
95 |
CMNGL-20F |
2.8 |
1 |
G1ʺ |
850 |
850 |
450 |
102 |
CMNGL-30F |
3.8 |
1 1/2 |
G1 1/2ʺ |
910 |
890 |
500 |
120 |
CMNGL-40F |
4.8 |
1 1/2 |
G1 1/2ʺ |
910 |
890 |
500 |
160 |
CMNGL-60F |
6.8 |
1 1/2 |
G1 1/2ʺ |
1000 |
1070 |
550 |
190 |
CMNGL-80F |
8.5 |
2 |
G1 1/2ʺ |
1000 |
1070 |
550 |
250 |
CMNGL-100F |
11.8 |
2 1/2 |
RC2ʺ |
1330 |
1150 |
580 |
350 |
CMNGL-120F |
14.5 |
3 1/2 |
RC2ʺ |
1330 |
1150 |
580 |
380 |
CMNGL-150F |
17 |
3Φ380V |
4 |
DN65 |
1480 |
1300 |
680 |
480 |
CMNGL-200F |
23 |
5 |
DN80 |
1580 |
1350 |
720 |
560 |
CMNGL-250F |
28 |
6 |
DN80 |
1580 |
1350 |
720 |
670 |
CMNGL-300F |
34 |
7 1/2 |
DN100 |
2020 |
1660 |
1050 |
870 |
CMNGL-400F |
45 |
10 |
DN100 |
2350 |
1800 |
1150 |
980 |
CMNGL-500F |
55 |
12 |
DN100 |
2450 |
2000 |
1180 |
1350 |
|
| * 참고 : 당사는 지속적으로 기술을 개선 할 수있는 권리를 보유하고 있으며, 사전 예고없이 상기 사양을 변경할 수 있습니다. |
| |
|
